Eprom Ersatz für Williams System 7-Flipper

Da es bei der Beschaffung von System7-Eproms immer wieder Probleme mit dem Brennen der alten 2716 bzw. 2532 Eproms und der Beschaffung dieser Bausteine kam und wie uns die Sache ein bisschen einfacher machen wollten haben wir eine elegante Lösung gesucht - und gefunden.

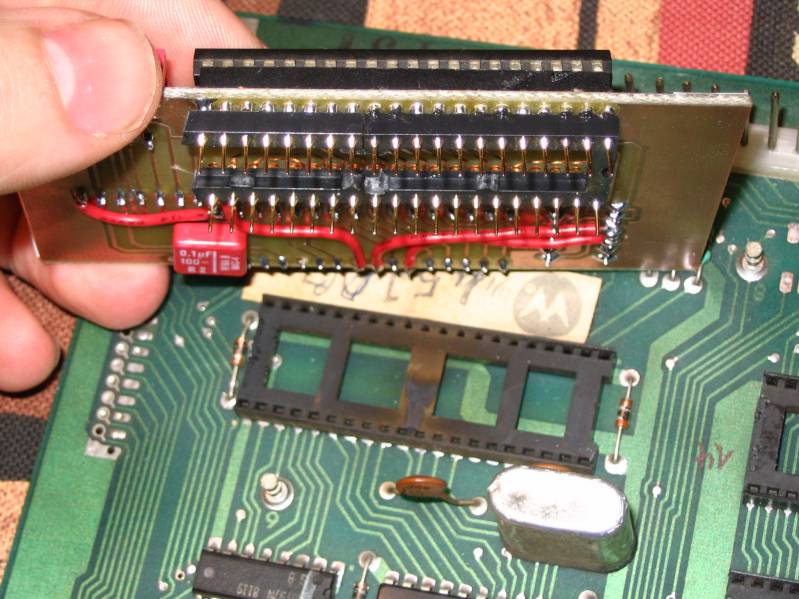

Der erste Schritt: alle 4 Eproms eines Flippers in einen neuen Baustein brennen. Das haben wir bei unserem Jungle-Lord gemacht. Der Prototyp sieht noch etwas abenteuerlich aus, aber er funktioniert (s.u.)!

Der zweite Schritt: Die heutigen Eproms haben eine Menge mehr Fassungsvermögen als die alten Eproms zu System 7-Zeiten. Daher lag es nahe, ALLE System7-Spiele in einem einzigen EPROM unterzubringen. Und so sieht der funktionsfähige Prototyp aus:

Das gewünschte Spiel wird einfach per DIP-Schalter eingestellt. Man kann zwischen allen System7-Spielen und dem bekannten Test-EPROM von Leon (Leons Homepage) auswählen.
Zum Einbau, der sich ebenfalls sehr einfach gestaltet: Die doppelseitige Platine wird einfach in den CPU-Sockel des Flipper CPU-Boards gesteckt, die CPU findet ihren neuen Platz in dem dafür vorgesehenen Sockel auf der Platine. Ansonsten gestaltet sich die Sache sehr übersichtlich; neben dem Eprom (27C2001, 256kByte) werden lediglich ein Logik-IC (4011) und zwei Widerstandsnetzwerke (und evtl. noch ein paar Kondensatoren zur Glättung der Versorgungsspannung) benötigt.

Hier noch das Layout der Platine:

und der zugehörige Schaltplan:

Wenn jemand Interesse an diesem Projekt (wegen Nachbau o.ä.) oder Fragen dazu hat, hier meine email-Adresse:

.
