Williams System 11
2x7-stellig alphanumerisch + 2x7-stellig numerisch

Dieses Display Board ersetzt die Gasentladungsdisplays mit der Williams-Bezeichnung D-11610 in folgenden Williams-Flippern:
Big Guns, F-14 Tomcat, Fire!, Space Station, Cyclone, Sword of Fury. Es passt nach unseren Informationen auch in einige Data-East Geräte wie Time Machine, Torpedo Alley, Secret Service.

Das Display zeichnet sich durch eine sehr hohe Lebensdauer (LEDs sind praktisch unkaputtbar) und ein sehr schön anzusehendes leutendes Rot aus, das auch bei heller Umgebung sehr kräftig belibt. Auf den Fotos (s.u.) kommt der tiefrote Farbton leider nicht ganz richtig rüber, da die Digitalkameras mit der Farbe anscheinend Probleme haben. Trotzdem kann man es sich ganz gut vorstellen, wenn man eine übliche rote LED-Anzeige vor Augen hat:



... und so sieht es dann eingebaut aus; die Reflexion in der Spielfeldscheibe gibt die rote LED Farbe merkwürdigerweise deutlich naturgetreuer wieder und läßt auch erahnen, wie hell die Teile in Wirklichkeit sind...:



Die Platine ist, wie das Original, mit je 7 alphanumerischen Stellen für Spieler 1 und 2 sowie je 7 numerischen Stellen für Spieler 3 und 4 ausgestattet. Zur Trennung der Stellen wird ein Punkt angezeigt (im Original wird ein Komma benutzt).

Das LED-Board ist professionell gefertigt und aufgebaut:


D-11610 Ersatz: Vorderseite


D-11610 Ersatz: Rückseite

Der Einbau gestaltet sich unproblematisch und es wird ausser einem Schraubendreher kein Werkzeug benötigt. Zuerst wird das Backglass (die bunt bedruckte Glasscheibe hinten) ausgebaut. Dann:
Schritt 1: Display/Lautsprecher Brett ausbauen, alle Kabel abziehen

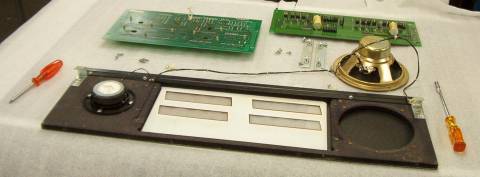

 Schritt 2: altes Display, Metallhalterungen entfernen, Lautsprecher lösen oder (wie hier gezeigt) ausbauen


Schritt 3: neues Board einsetzen (OHNE Metallhalterungen!)
 Schritt 4: Board und Lautsprecher festschrauben


Schritt 5: Lautsprecher/Display Brett von vorn überprüfen ...
 Schritt 6: Kabelverbinder aufstecken (durch Codierstift bzw. Aufdruck eindeutig zuzuordnen) und Brett einbauen

Soviel zur Beschreibung dieses Display Boards.

Hier noch ein paar Worte in eigener Sache: Dieses Projekt "LED - Displays" wurde von uns gestartet, da wir (zwei Hobbybastler, Elektroniker und Flipperfans) einen Big Guns mit defektem Display instandsetzen wollten. Daraus ist nun wie man sieht ein ziemlich professionelles Board geworden, von dem wir eine kleine Serie professionell haben herstelen lassen, um auch anderen Flipperfans mit Displayproblemen helfen zu können.

Inzwischen sind alle Leiterplatten aus dieser Kleinserie verbraucht sodass wie leider keine mehr anbieten können.

Zum eigenen Nachbau hier die zugehörigen Pläne:
Schaltplan
Layout Oberseite
Layout Unterseite
BOM
Bestückungsplan
